مرحبًا يا من هناك! كمورد سلك واحد، رأيت بنفسي مدى أهمية الحصول على تخطيط سلك واحد على PCB (لوحة الدوائر المطبوعة) بشكل صحيح. يمكن أن يؤدي تخطيط السلك المُحسّن جيدًا إلى تحسين أداء PCB وتقليل التداخل وتعزيز الموثوقية. في هذه المدونة، سأشارك بعض النصائح حول كيفية تحسين تخطيط السلك الفردي على PCB.
فهم الأساسيات
قبل أن نتعمق في عملية التحسين، دعونا نفهم قليلاً عن السلك الواحد الموجود على PCB. تُستخدم الأسلاك المفردة لتوصيل المكونات المختلفة على اللوحة. أنها تحمل الإشارات الكهربائية والطاقة. يمكن أن يكون للطريقة التي يتم بها ترتيب هذه الأسلاك تأثير كبير على مدى جودة عمل ثنائي الفينيل متعدد الكلور.
سلامة الإشارة
أحد الأشياء الرئيسية التي نحتاج إلى التفكير فيها هو سلامة الإشارة. عندما تنتقل الإشارة عبر سلك، يمكن أن تتأثر بعوامل مختلفة. على سبيل المثال، إذا كان السلك طويلًا جدًا، فقد تضعف الإشارة. وأيضًا، إذا كانت هناك أسلاك أخرى قريبة، فقد تتسبب في حدوث تداخل. لضمان سلامة الإشارة بشكل جيد، نحتاج إلى إبقاء طول السلك قصيرًا قدر الإمكان. وهذا يقلل من مقاومة السلك وتحريضه، مما يساعد على انتقال الإشارة بشكل أفضل.
التداخل الكهرومغناطيسي (EMI)
ويمثل التداخل الكهرومغناطيسي مصدر قلق كبير آخر. عندما يحمل سلك تيارًا كهربائيًا، فإنه يولد مجالًا كهرومغناطيسيًا. يمكن أن يتداخل هذا الحقل مع الأسلاك الأخرى الموجودة على PCB. لتقليل التداخل الكهرومغناطيسي (EMI)، يمكننا إبقاء الأسلاك منفصلة عن بعضها البعض. يمكننا أيضًا استخدام تقنيات التدريع. على سبيل المثال، بعض منتجاتنا مثلH07V - K CU كابل سلك كهربائي مرنتم تصميمها للحصول على مقاومة أفضل لـ EMI.
التخطيط للتخطيط
وضع المكونات
الخطوة الأولى في تحسين تخطيط السلك هي وضع المكونات على PCB بشكل صحيح. يجب وضع المكونات التي تحتاج إلى التوصيل بواسطة سلك واحد بالقرب من بعضها البعض. وهذا يقلل من طول السلك المطلوب. على سبيل المثال، إذا كان لديك وحدة تحكم دقيقة وجهاز استشعار يحتاجان إلى التواصل، ضعهما جنبًا إلى جنب على اللوحة.
اختيار الطبقة
يمكن أن تحتوي مركبات ثنائي الفينيل متعدد الكلور على طبقات متعددة. عند وضع سلك واحد، نحتاج إلى اختيار الطبقة المناسبة. في بعض الأحيان، يكون من الأفضل استخدام طبقة داخلية للسلك لتقليل التداخل من المصادر الخارجية. بالنسبة لأسلاك الطاقة، يمكن أن يساعد استخدام طبقة طاقة مخصصة في توزيع الطاقة بالتساوي عبر اللوحة.
توجيه السلك المفرد
المسارات المستقيمة والقصيرة
عند توجيه سلك واحد، حاول استخدام مسارات مستقيمة وقصيرة. تجنب الانحناءات الحادة لأنها يمكن أن تزيد من محاثة السلك. إذا كنت بحاجة إلى تغيير اتجاه السلك، استخدم منحنيات لطيفة بدلاً من ذلك. وهذا يساعد في الحفاظ على سلامة الإشارة.
تجنب المعابر
يمكن أن يتسبب عبور الأسلاك في حدوث تداخل وتدهور الإشارة. حاول توجيه الأسلاك بطريقة لا تتقاطع مع بعضها البعض. إذا كان الأمر لا مفر منه، استخدم طبقات مختلفة لعبور الأسلاك. على سبيل المثال، إذا كان أحد الأسلاك موجودًا في الطبقة العليا، فاعبره بسلك آخر في الطبقة الداخلية أو السفلية.
الحفاظ على مسافة آمنة
حافظ على مسافة آمنة بين الأسلاك. تعتمد هذه المسافة على الجهد والتيار الذي تحمله الأسلاك. بالنسبة للأسلاك ذات الجهد العالي، يجب عليك الحفاظ على مسافة أكبر. وهذا يساعد في منع الدوائر القصيرة وتقليل EMI.
استخدام السلك المفرد الصحيح
مقياس الأسلاك

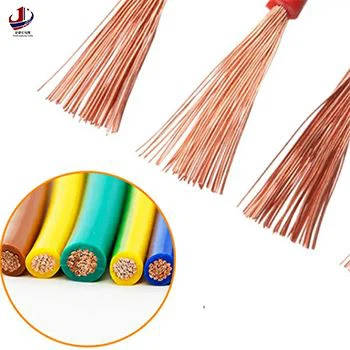

مقياس السلك هو عامل مهم. يمكن للسلك الأكثر سمكًا (رقم المقياس السفلي) أن يحمل تيارًا أكبر ولكنه يشغل مساحة أكبر على PCB. يمكن استخدام سلك أرق (رقم قياس أعلى) لتطبيقات التيار المنخفض. تأكد من اختيار مقياس السلك المناسب بناءً على المتطلبات الحالية لدائرتك. ملكناكابل طاقة منخفض الجهد AVRيأتي بمقاييس مختلفة لتلبية الاحتياجات المختلفة.
العزل
يعد العزل الجيد أمرًا ضروريًا للأسلاك المفردة الموجودة على PCB. يمنع الدوائر القصيرة ويحمي السلك من العوامل البيئية. ابحث عن الأسلاك ذات العزل عالي الجودة. بالنسبة للتطبيقات التي يوجد فيها خطر نشوب حريق، يمكنك استخدام موقعناكابل إنذار الحريقوالتي تتمتع بعزل مقاوم للحريق.
الاختبار واستكشاف الأخطاء وإصلاحها
بعد مد السلك المفرد على PCB، من المهم اختبار اللوحة. استخدم مقياسًا متعددًا للتحقق من الاستمرارية ومستويات الجهد المناسبة. إذا لاحظت أي مشكلات مثل فقدان الإشارة أو التداخل، فقد تحتاج إلى إعادة توجيه الأسلاك أو إجراء تعديلات أخرى.
خاتمة
يعد تحسين تخطيط سلك واحد على PCB بمثابة مزيج من التخطيط الجيد والتوجيه المناسب واستخدام السلك الصحيح. باتباع هذه النصائح، يمكنك تحسين أداء وموثوقية PCB الخاص بك. إذا كنت تبحث عن أسلاك مفردة عالية الجودة لمشروعات PCB الخاصة بك، فنحن هنا لمساعدتك. نحن نقدم مجموعة واسعة من الأسلاك المفردة المصممة لتلبية احتياجات التطبيقات المختلفة. سواء كنت بحاجة إلى أسلاك مرنة، أو كابلات طاقة، أو كابلات مقاومة للحريق، فلدينا كل ما تحتاجه.
إذا كنت مهتمًا بمنتجاتنا أو كانت لديك أية أسئلة حول تحسين تخطيط السلك المفرد، فلا تتردد في التواصل معنا. يسعدنا إجراء محادثة ومناقشة متطلباتك المحددة. دعونا نعمل معًا لإنجاح مشاريع PCB الخاصة بك!
